Тікенекті арматура

Shenchi сенімді тығыздауды қамтамасыз ете отырып, жабдықтың панельдері арқылы шлангтарды бағыттау үшін арнайы жасалған жоғары сапалы тікенді арматураны ұсынады. Жезден, SUS304 және SUS316L тот баспайтын болаттан жасалған бұл фитингтер күшті коррозияға төзімділікті ұсынады және жұмыс жағдайларының кең ауқымына жарамды.

Өнім құрылымы

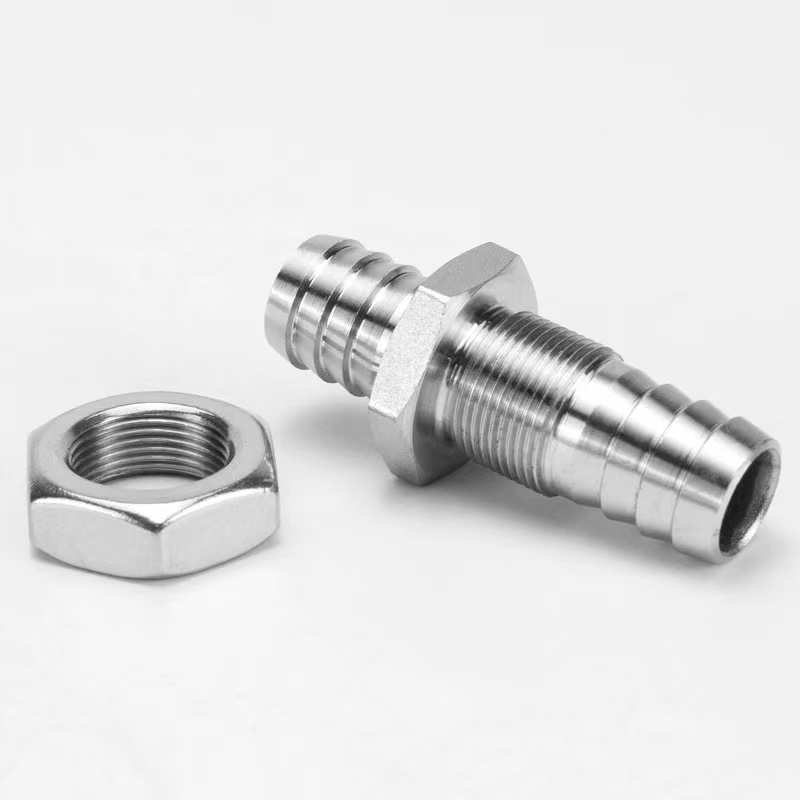

Аралық тікенді арматураның құрылымына қалқалы жіптер, бекіткіш гайка және тікенді шланг қосылымдары кіреді. Орнату кезінде тек панельдік тесік қажет; гайканы тарту бекіту және тығыздау процесін аяқтайды.

Тікенекті ұшы шланг қысқышымен пайдаланған кезде сенімді қосылымды қамтамасыз ететін сырғанауға қарсы ойық дизайнымен ерекшеленеді. Бұл фитингтер басқару шкафтарында, су тазарту жабдықтарында, медициналық аспаптарда және басқа да байланысты салаларда кеңінен қолданылады.

Өнімнің техникалық сипаттамалары

Құрылымдық артықшылықтар

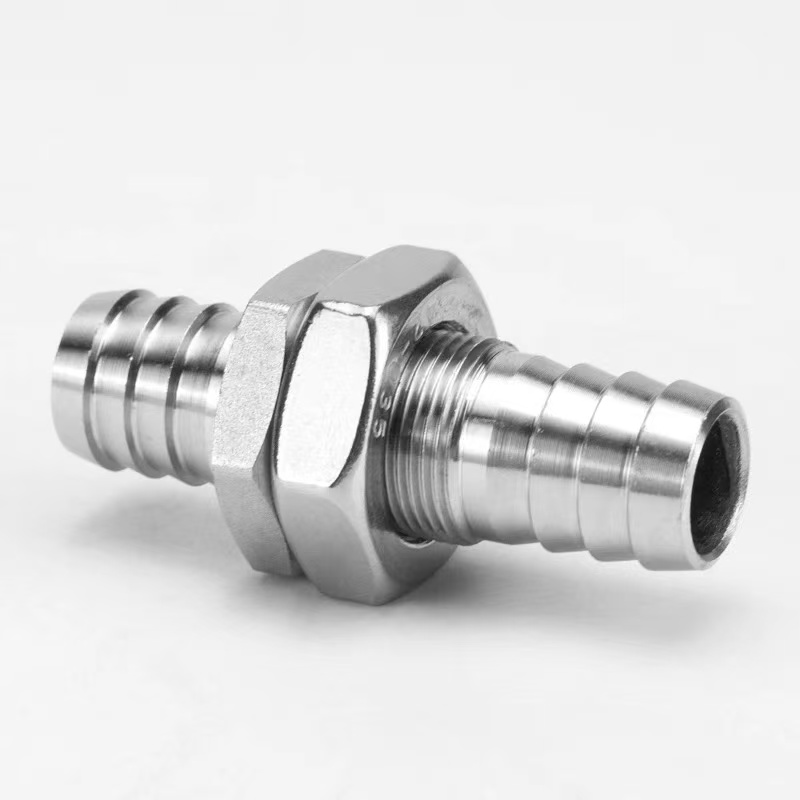

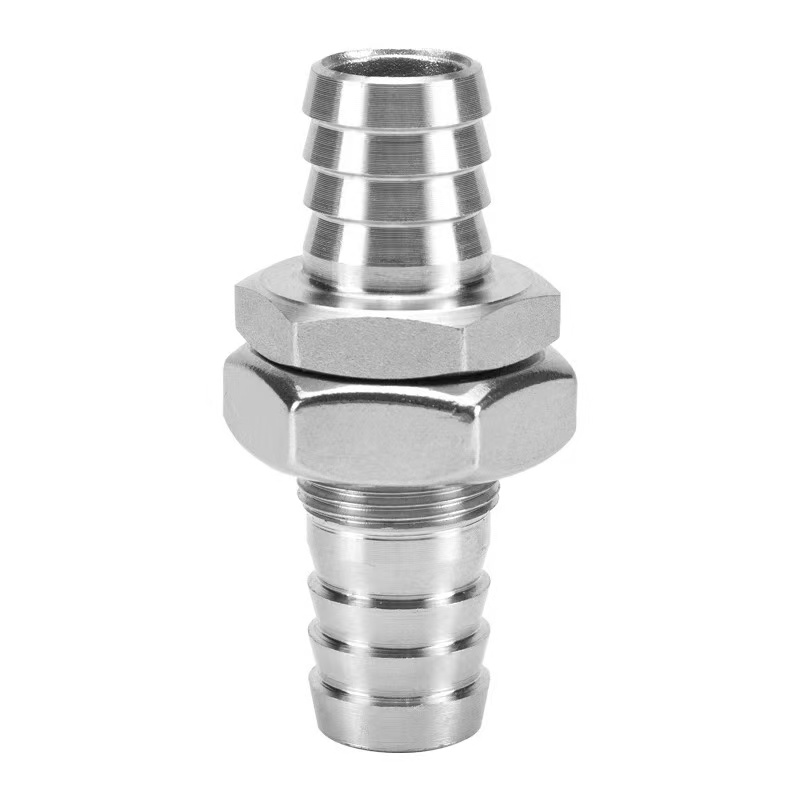

Аралық тікенді арматура - бекітілген герметиканы қамтамасыз ету кезінде түтіктерді жабдық панельдері, қоршаулар немесе қалқалар арқылы өткізу үшін арнайы жасалған құбыр фитингі. Оның негізгі құрылымына аралық жіп бөлімі, бекіткіш гайка, тығыздағыш тығыздағыш және тікенді шланг қосылымы кіреді. Орнату кезінде панельде тек сәйкес диаметрдің тесіктерін жасау керек. Фитингтің жіп бөлімі тесік арқылы өтеді, ал гайка қарама-қарсы жағынан бекітіледі және бекіту және тығыздау процесін аяқтайды.

1. Бөлшектерді бекіту құрылымы:Жіп бөлігінің ұзындығы жалпы панель қалыңдығына бейімделген. Бекіткіш гайка қатайтылғаннан кейін ол панельмен қатты бекіту жасайды, бұл фитингтің сыртқы тарту күштері кезінде де сенімді болып қалуын қамтамасыз етеді.

2. Тікенекті түтік қосылымы:Панельдің бір немесе екі жағында шлангты салуға және шланг қысқышымен тығыздалған қосылымды құруға арналған тікенді конустық тістер бар. Тікенді ұшы кәдімгі фитингтерге қарағанда айтарлықтай жоғары тартылуға төзімділікті ұсынатын қос сырғанауға қарсы ойық дизайнын қабылдайды.

3. Тығыздау жүйесі:Панельдің екі жағында резеңке тығыздағыштар немесе сақиналар бар. Гайка қатайтылған кезде, тығыздағыш тығыздағыш қысылады, IP65 дейін немесе одан жоғары қорғаныс дәрежесі бар панель саңылауында су және шаң өткізбейтін тығыздауға қол жеткізіледі.

Орнату әдісі

Шенчидің берік қалқалы арматураларын орнату оңай. Қауіпсіз және жабық қосылымға тек алты қадаммен қол жеткізуге болады:

1-қадам: Панельдік тесіктерді дайындау

Жіп бөлігінің сыртқы диаметрі негізінде панельде сәйкес дөңгелек тесік жасаңыз. Тығыздағыш тығыздағышқа зақым келтірмеу үшін саңылау жиегінің тегіс және саңылаусыз екеніне көз жеткізіңіз.

2-қадам: Тығыздағыш тығыздағышты орнатыңыз

Жинақтағы EPDM тығыздағыш тығыздағышты фитинг негізіне қарай басып, жіп бөлігіне сырғытыңыз. Панельдің екі жағында тығыздау қажет болса, әр жағына бір тығыздағышты салыңыз.

3-қадам: Панель арқылы кірістіру

Жіп бөлігін панельдің бір жағынан тесікке салыңыз, фитинг негізі панельдің арасындағы тығыздағыш тығыздағышпен жанасатынына көз жеткізіңіз.

4-қадам: Бекіткіш гайканы қатайтыңыз

Бекіткіш гайканы панельдің қарама-қарсы жағынан жіп бөлігіне бұрап, оны кілтпен біртіндеп қатайтыңыз. Ұсынылатын момент: жезден жасалған материалдар үшін 5–8 Н·м және тот баспайтын болат үшін 8–12 Н·м. Бекіту кезінде фитинг корпусын қозғалыссыз ұстаңыз.

5-қадам: Шлангты қосыңыз

Шлангтың сыртқы диаметрі түтіктің ішкі диаметрінен 0,5–1 мм үлкен болатын сипаттаманы таңдаңыз. Түтікшені тік ұшына негізге жеткенше тігінен салыңыз. Жоғары қысымды қолданбалар үшін тот баспайтын болаттан жасалған шланг қысқышын пайдаланыңыз және оны екінші және үшінші тікенектер арасына бекітіңіз.

6-қадам: тығыздағыштың тұтастығын тексеру

Жұмыс қысымынан 1,5 есе жоғары статикалық қысымды тексеруді орындаңыз. Үш минут бойы ағып кетпесе, орнату жарамды болып табылады.
