L типті пагода су құбырының қосқышы

Өнім түрлері

L-Type Pagoda су құбырының қосқыштарының кәсіби қытай өндірушісі ретінде Шенчи өнімнің екі негізгі түрін ұсынады:

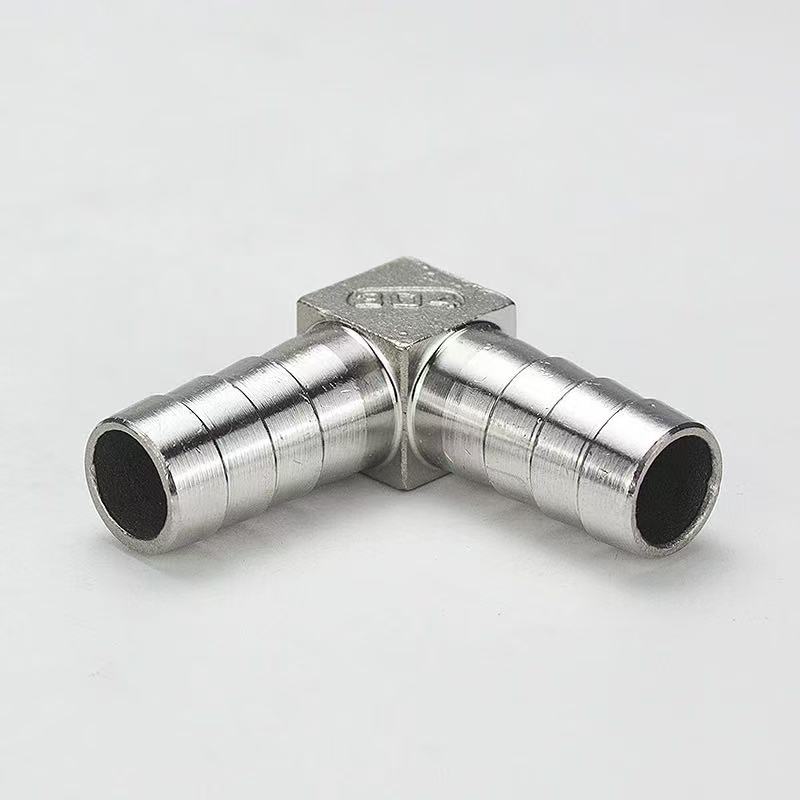

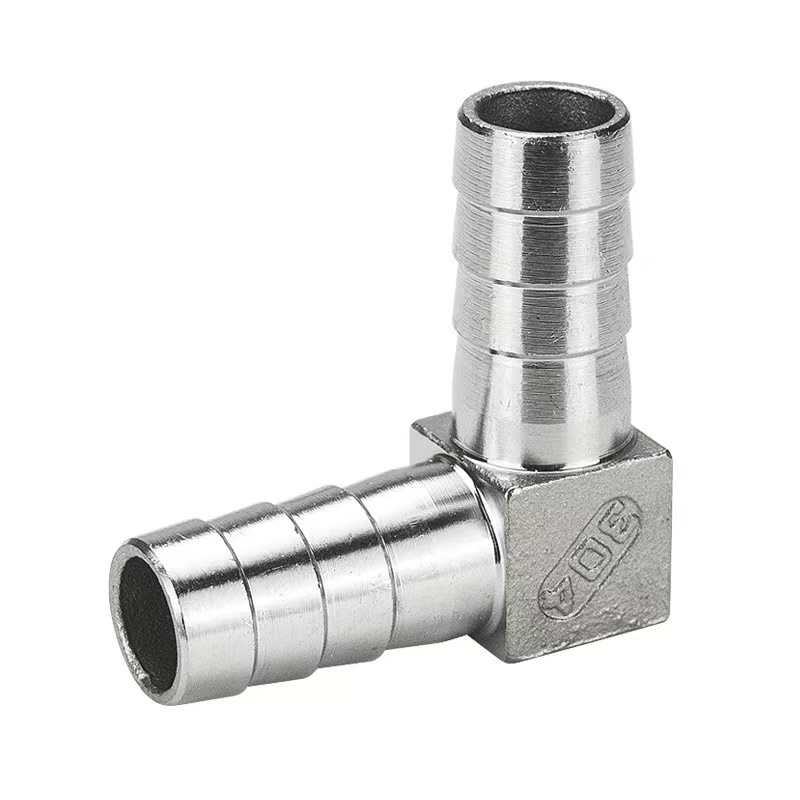

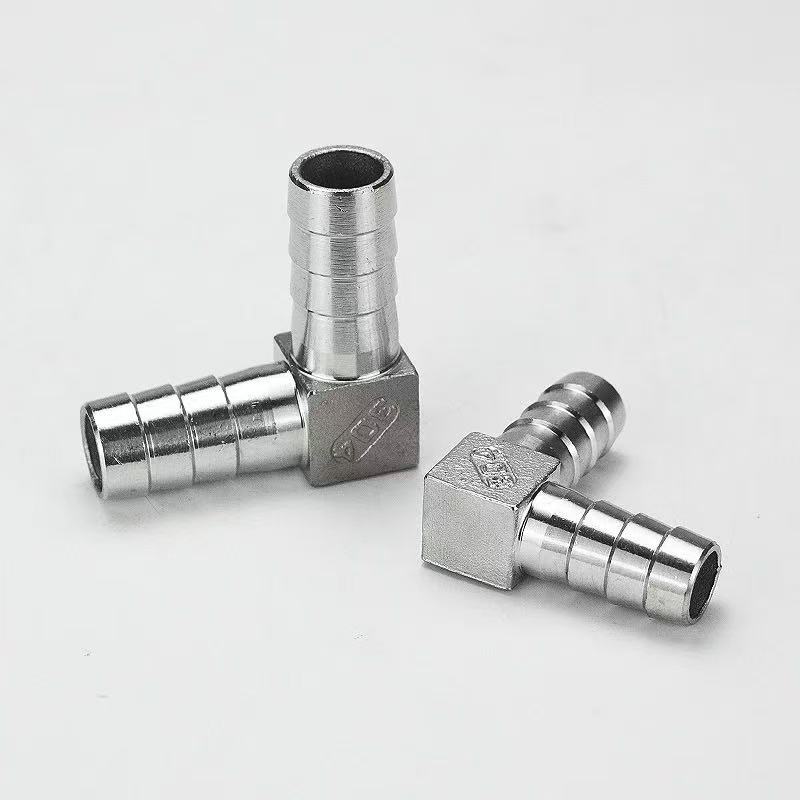

L типті пагода су құбырының қосқышы: Екі ұшында екі икемді шлангтардың арасында 90 градустық бағытты байланысты құруға арналған тікенді пагода құрылымы бар.

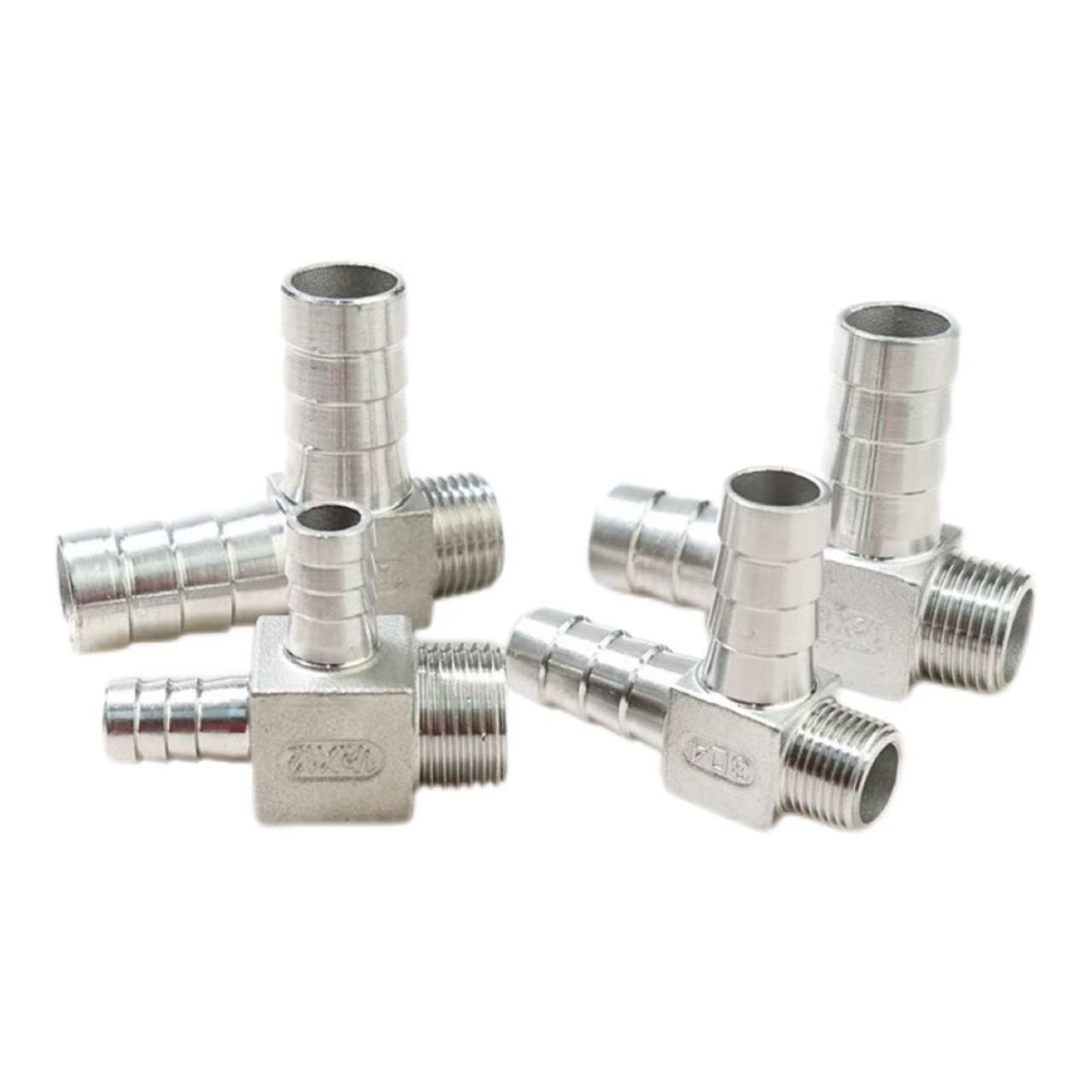

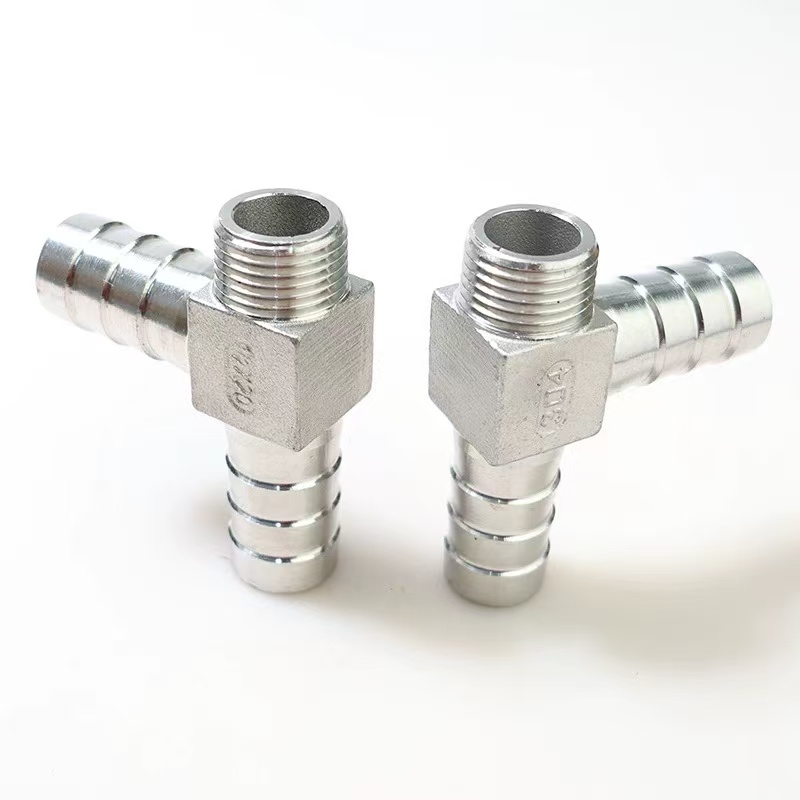

L типті еркек бұрандалы пагода қосқышы: бір ұшында икемді шлангқа қосуға арналған тікенді пагода құрылымы бар, ал екінші ұшында ішкі (әйел) бұрандалы порты бар шланг пен жабдықтың арасында 90 градустық бағытты байланысты құруға арналған сыртқы (ер) жіптер бар.

Екі түрдің де тікенді пагода ұштары үшін бірдей сипаттамалары бар 90 градус бұрыштық дизайны бар. Олар әртүрлі материалдарда қол жетімді: 304 баспайтын болат, 316L баспайтын болат немесе жез. Негізгі айырмашылық қосылым әдісінде жатыр: біріншісі шланг пен шлангтың тікелей қосылуын жеңілдетеді, ал екіншісі шланг пен жабдықтың арасындағы өтпелі қосылымды жеңілдетеді, осылайша әртүрлі орнату сценарийлеріне сәйкес икемді таңдау опцияларын ұсынады.

L типті пагода су құбырының қосқышы мен L типті ер бұрандалы пагода қосқышының айырмашылығы неде?

Негізгі айырмашылық: Shenchi L типті пагода су құбырының қосқышы қос тікенді интерфейске ие (екі ұшы да икемді шлангтарға тікелей қосылуға арналған тікенді пагода бастары). L типті еркек бұрандалы пагода қосқышының бір жағында сыртқы жіп және екінші жағында тікенді пагода бар, ол икемді шлангты қатты құбырға немесе ішкі жіптері бар клапан корпусына қосуға арналған. Шенчи’s өнімділігі жоғары L типті пагода су құбырының қосқыштары жезден немесе 304/316L баспайтын болаттан жасалған; олардың 90 градустық тік бұрышты құрылымы құбырларды қайта бағыттау үшін өте қолайлы. Қос тікенді дизайн тығыз, сенімді ұстауды қамтамасыз етеді—әсіресе шланг қысқыштарымен жұптастырылған кезде—ажырау мен ағып кетуді болдырмау үшін. Бұл фитингтер қысымға, коррозияға және қартаюға тамаша қарсылық көрсетеді. Тот баспайтын болаттан жасалған 316L нұсқасы теңіз суы немесе химиялық өңдеу сияқты жоғары коррозиялық орталар үшін арнайы қолайлы. Орнату оңай, бұл фитингтер сантехникада, пневматикалық жүйелерде және өнеркәсіптік сұйықтықтарды қолдануда төмен қысымды шланг қосылымдары үшін өте қолайлы және ерекше тұрақтылық пен ұзақ мерзімділікті ұсынады.

Өнімнің техникалық сипаттамалары

Орнату нұсқаулары

Шенчи брендінің L-Type Pagoda су құбыры қосқышы ұлттық стандарттарға сай жасалған, орнату оңай. Төмендегі қадамдарды орындау сенімді қосылымды қамтамасыз етеді:

1-қадам: Шлангты кесу

Шлангтың ұшын төртбұрышты және тегіс етіп кесу үшін арнайы шланг кескішті пайдаланыңыз, бұрыштық кесулерді немесе саңылауларды болдырмай, пагода тікенектеріне тамаша сәйкес келуін қамтамасыз етіңіз. Өрілген немесе күшейтілген шлангтар үшін шеттерін тығыздау және тозудың алдын алу үшін ыстық кесу әдісін қолдану ұсынылады.

2-қадам: Пагоданың соңғы қосылымы

Түтік беті пагода фитингінің негізіне тигенше шлангты пагоданың ұшына тігінен салыңыз. Пагода тікенектерінде шланг салынғаннан кейін бірнеше тығыздағыш сақиналар жасайтын сатылы дизайн бар. Жоғары қысымды қолданбалар үшін қосылымды тот баспайтын болаттан жасалған шланг қысқышы немесе серіппелі қыстырғыш арқылы бекітіңіз; қысқыш екінші және үшінші пагода тікенектерінің арасында орналасуы керек.

3-қадам: бұрандалы қосылым

Бұрандалы ұшты оның техникалық сипаттамаларына сүйене отырып, сәйкес тығыздау әдісін таңдаңыз: G-жіптері (параллель құбырлар жіптері) тығыздау үшін резеңке немесе мыс тығыздағышты қажет етеді; NPT немесе R-жіптері (конусты құбыр жіптері) қатайтпас бұрын PTFE жіпті тығыздағыш таспаның 3-5 айналымын орауды қажет етеді. Тарту кезінде шлангтың қосылу нүктесіне айналу моментін жібермеу үшін кілтті фитингтің алтыбұрышты корпусына қолданыңыз.

4-қадам: Қысымды сынау

Орнату аяқталғаннан кейін жүйенің жұмыс қысымынан 1,5 есе жоғары статикалық қысымды тексеруді орындаңыз. Осы қысымды 3 минут бойы ұстап тұрғаннан кейін ешқандай ағып кету байқалмаса, жинақ пайдалануға дайын. Осы сериядағы сәйкес L типті ер бұрандалы пагода қосқышын орнату процедурасы бірдей (тек жіп түрінде ғана ерекшеленеді) интерфейстің арнайы талаптары негізінде икемді таңдауға мүмкіндік береді.

Қолданба өрістері

1. Су тазарту жабдығы

L типті пагода су құбырының қосқышы су тазартқыштардағы, су жұмсартқыштардағы және RO (кері осмос) жүйелеріндегі PE және PU түтіктері арасындағы 90 градустық бағыттағы қосылымдарға арналған. 316L тот баспайтын болаттан жасалған кезде ол тағамдық санитарлық талаптарға сай келеді. Жабдық интерфейсінде ішкі (әйел) жіп бар қолданбалар үшін бірдей сериядағы қосымша L-типті ер бұрандалы пагода қосқышы қолжетімді.

2. Пневматикалық автоматтандыру жүйелері

Ауа компрессорларында, пневматикалық клапан коллекторларында және автоматтандырылған құрастыру желілерінде пневматикалық құбырларды бағыттау үшін қолданылады. Оның L-тәрізді құрылымы жабдықтың ішкі кеңістігін үнемдейді, ал жылдам қосылатын бекіткіштермен үйлесімділік жылдам жинауды, бөлшектеуді және техникалық қызмет көрсетуді жеңілдетеді.

3. Санитарлық және тұрмыстық техника

Ақылды дәретханалар, ыдыс жуғыштар, кір жуғыш машиналар және ұқсас құрылғылар үшін су құятын түтіктерді қосады. Жезден жасалған кезде, L типті пагода су құбырының қосқышы тамаша жылу өткізгіштігін ұсынады, бұл оны ыстық су желілеріне жарамды етеді. L типті еркек бұрандалы пагода қосқышы импорттық жабдықта кездесетін интерфейс стандарттарының кең ауқымын орналастыруға арналған.

4. Өнеркәсіптік салқындату және майлау жүйелері

Станоктарды салқындату желілерінде және гидравликалық майлау жүйелерінде қолданылады. Тот баспайтын болаттан жасалған конструкция май тұмандары, кескіш сұйықтықтар және ұқсас күрделі жұмыс жағдайлары бар талап етілетін орталарда сенімді жұмыс істеуге мүмкіндік беретін жоғары коррозияға төзімділікті қамтамасыз етеді.
