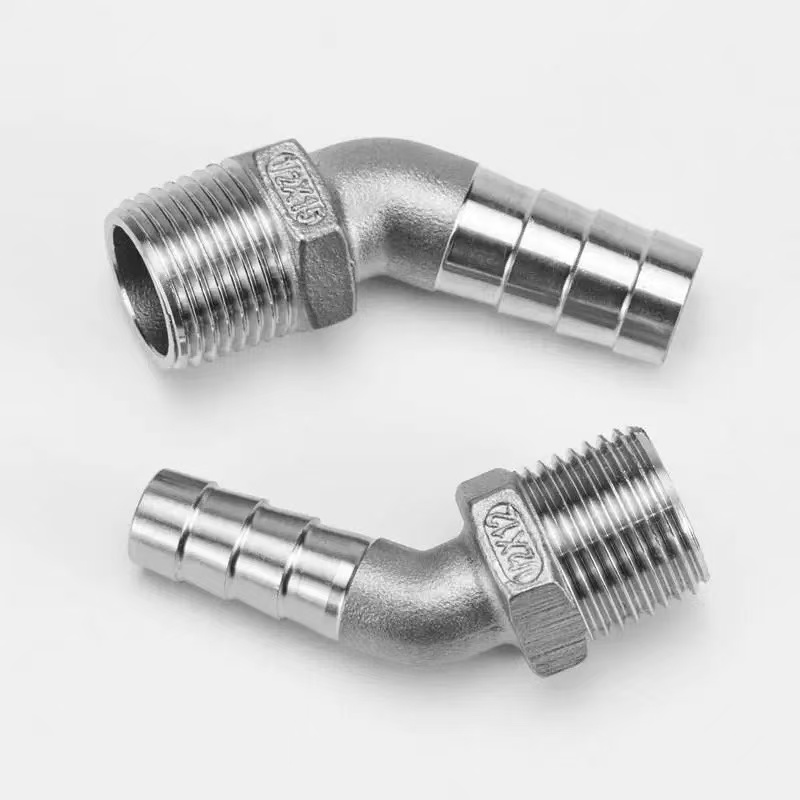

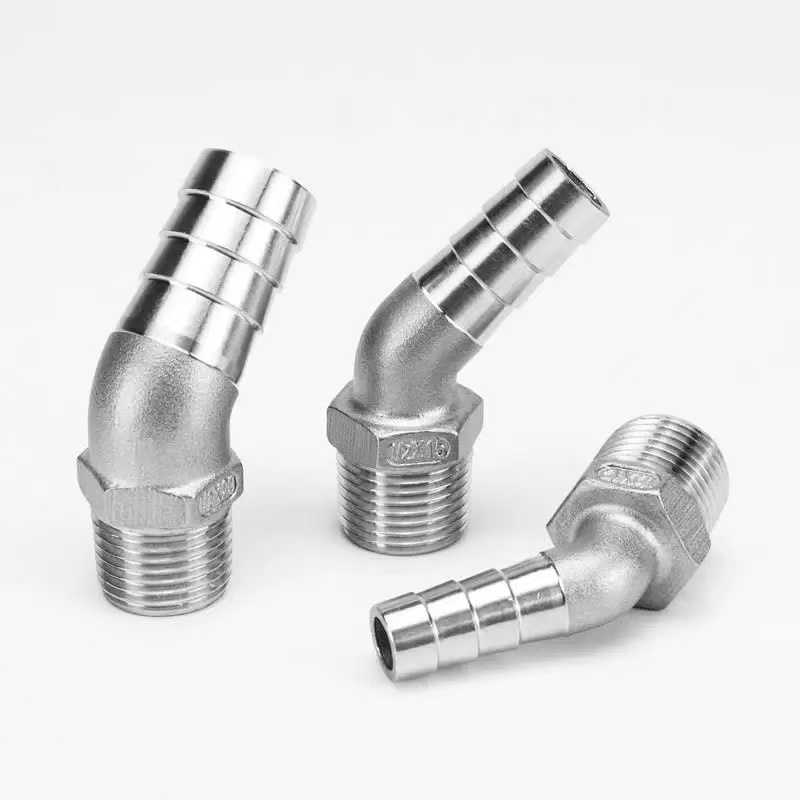

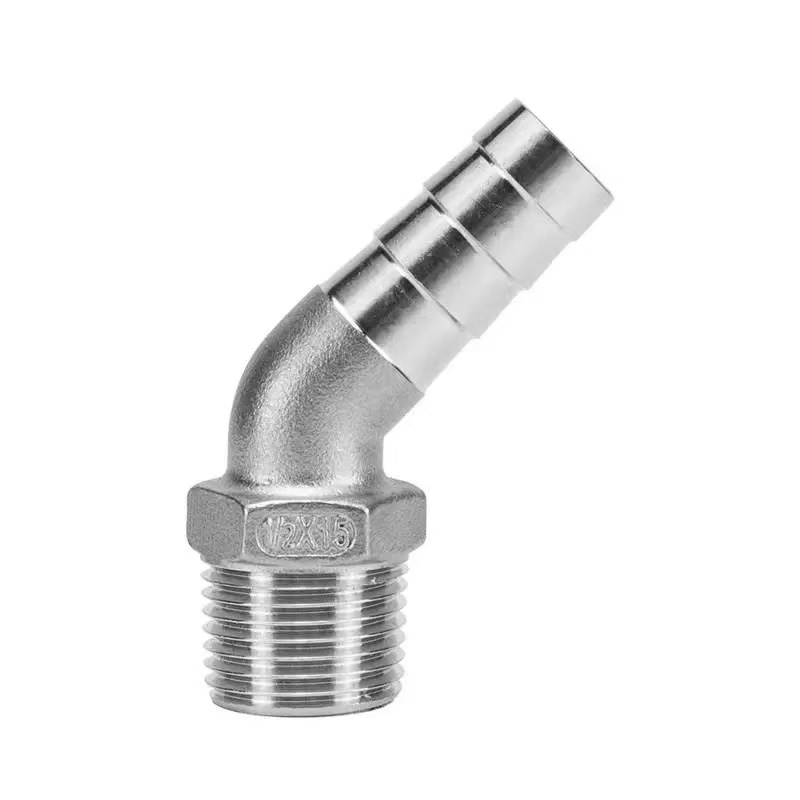

45 градус алтыбұрышты ер жіп шынтақ фитингі

Шенчи зауытының 45 градустық алтыбұрышты ер жіпті шынтақ фитингі қатты құбырлардан икемді шлангтарға ауысқан кезде біркелкі, 45 градус бағытын өзгертуді қажет ететін қолданбалар үшін арнайы әзірленген. Оның сыртқы бұрандалы бұрандалары сәйкес ішкі бұрандалы фитингке мықтап бекітіліп, металл құбырлар жүйесінде ағып кетпейтін тығыздағышты қамтамасыз етеді. Иілгіш түтікке салынғаннан кейін тікенді шланг ұшы шлангтың ішкі қабырғасын мықтап ұстау үшін кері бұрышты тікенектер қатарын пайдаланады; шланг қысқышымен бекітілгенде, бұл берік, сырғанауға қарсы қосылым жасайды. 45 градус бұрыштық дизайн стандартты 90 градустық шынтақтармен салыстырғанда сұйықтық ағынының кедергісін азайтады, бұл қысымның жоғалуын азайту маңызды талап болып табылатын құбыр жүйелері үшін өте қолайлы етеді. Оған қоса, фитингтің ортасында орналасқан алтыбұрышты корпус құралға оңай қол жеткізуді жеңілдетеді және жылдам әрі тиімді орнатуға мүмкіндік береді.

Өнімнің техникалық сипаттамалары

Бұрандалы / тікенді қосылым

Shenchi 45 градустық алтыбұрышты еркек жіпті шынтақ фитингі қатты түтіктер мен икемді шлангтар арасында сенімді өтуге мүмкіндік беретін қос интерфейсті дизайнмен ерекшеленеді:

Male Thread End: Дәлдікпен өңделген сыртқы жіптер халықаралық стандарттарға қатаң сәйкес келеді (BSPT/NPT опциялары қол жетімді). Жіптердің ерекше жүйелілігімен сипатталады, олар әйел бұрандалы фитингтерге, клапандарға немесе жабдыққа қарсы тартылған кезде металдан металға дейін тығыздағышты құрайды, бұл шамадан тыс айналу моментін қажет етпей сенімді тығыздағышты қамтамасыз етеді. Жіптердің беттері тегіс және саңылаусыз, орнату кезінде түйісетін жіптердің зақымдалуын болдырмайды.

Тікенді ұшы: Бұл ұшы оңтайландырылған тіс бұрыштары мен тереңдігі бар көп сақиналы тікенекті құрылымды ұсынады. Икемді шланг салынғаннан кейін, көп нүктелі механикалық ұстағыш жасау үшін тікенектер шлангтың ішкі қабырғасына ендірілген. Тот баспайтын болаттан жасалған шланг қысқышымен бекітілген кезде, жинақ 50 кг-нан асатын тартылуға төзімділікке жетеді. Тікенді ұшы ішкі диаметрі 3 мм-ден 25 мм-ге дейінгі әртүрлі икемді түтіктермен үйлесімді өлшемдердің кең ауқымында қол жетімді.

Қысым рейтингі

Shenchi 45 градустық алтыбұрышты ер жіпті шынтақ фитингі әртүрлі жұмыс жағдайларының талаптарына сәйкес келетін анықталған қысым көрсеткіштерін ұсынады:

Стандартты қысым: 1,6 МПа — сумен жабдықтау жүйелері, ауылшаруашылық суару және жалпы өнеркәсіптік салқындату су жүйелері сияқты тұрғын үй, коммерциялық және жеңіл өнеркәсіптік қолданбалардың басым көпшілігі үшін қолайлы.

Жоғары қысым опциясы: 316L тот баспайтын болаттан жасалған сериясы 2,5 МПа дейін бағаланады — гидравликалық жүйелер мен жоғары қысымды тазалау жабдықтары сияқты жоғары қысымды талап ететін қолданбалар үшін қолайлы.

Сынақ кепілдігі: Қытайда өндірілген 45 градустық алтыбұрышты еркек бұрандалы шынтақ фитингтерінің әрбір партиясы қатаң зауыттық қысым сынағынан өтеді. Сынақ қысымы номиналды қысымда ұзақ мерзімді, тұрақты және ағып кетпейтін жұмысты қамтамасыз ететін жұмыс қысымынан 1,5 есе жоғары етіп орнатылады.

Температура-қысым қисығы: -20°C пен 120°C аралығындағы жұмыс температурасының диапазонында қысым көрсеткіші тұрақты болып қалады; осы температура диапазонынан тыс жерде рұқсат етілген жұмыс қысымы стандартты нұсқауларға сәйкес азайтылуы керек.

Өзара жұмыс істеу және үйлесімділік

Shenchi 45 градустық алтыбұрышты еркек жіпті шынтақ фитингі әлемдік нарықтың өзара әрекеттесу және үйлесімділік талаптарын толығымен ескере отырып жасалған:

Жіп стандартының үйлесімділігі: әртүрлі аймақтардағы құбыр жүйелерімен үйлесімділікті қамтамасыз ету үшін әртүрлі жіп стандарттарында, соның ішінде BSPT (Британдық стандартты құбыр конусы) және NPT (американдық ұлттық құбыр конусы) қол жетімді. Тұтынушылар өздерінің мақсатты нарықтарына негізделген сәйкес жіп сипаттамаларын таңдай алады.

Шланг тікенектерінің өлшем диапазоны: Шлангтың тікенді ұшы 1/4 дюймден 1 дюймге дейінгі өлшемдерді (шамамен 6 мм–25 мм) қамтитын сыртқы диаметр сипаттамаларының кең ауқымын ұсынады. Бұл қазіргі уақытта нарықта бар икемді шланг түрлерінің басым көпшілігімен үйлесімділікті қамтамасыз етеді, соның ішінде ПВХ, резеңке, өрілген және PU шлангтары.

Материалдық үйлесімділік: баспайтын болаттан жасалған екі түрлі – 304 және 316L – әртүрлі баспа құралдарымен үйлесімділік талаптарын қанағаттандыру үшін ұсынылады. 304 сорты суға және жеңіл коррозиялық орталарға жарамды, ал 316L сорты майлармен, табиғи газбен және жоғары коррозиялық орталармен пайдалануға өте ыңғайлы.

Брендаралық өзара әрекеттесу: халықаралық стандарттарға қатаң сәйкестікте өндірілген Shenchi компаниясының жоғары өнімді 45 градустық алтыбұрышты еркек жіпті шынтақ фитингтері негізгі отандық және халықаралық брендтердің фитингтерімен толығымен ауыстырылады, бұл үйлесімділік мәселелеріне қатысты кез келген алаңдаушылықты болдырмайды.

Неліктен бізді таңдау керек?

1. Тікелей зауыттық баға белгілеу

Негізгі өндіруші ретінде Shenchi тұтынушыларға 45 градустық алтыбұрышты еркек жіпті шынтақ фитингтеріне жеңілдікпен баға ұсыну үшін делдалдарды жояды. Бұл жоғары құндылықты қамтамасыз етеді — баламалы сапа үшін жақсы бағаларды немесе сол бюджет үшін жоғары сапаны қамтамасыз етеді.

2. Сапаны қатаң бақылау

Шикізат біздің мекемеге кірген сәттен бастап дайын өнім кеткенге дейін Қытайда өндірілген әрбір 45 градустық алтыбұрышты еркек жіпті шынтақ фитингтері көп сатылы тексеру процесінен өтеді. Өнімнің абсолютті сәйкестігіне кепілдік беру үшін біз қатаң тексерулерді, соның ішінде материалдың спектроскопиялық талдауын, жіпті Go/No-Go өлшеуін және қысымды сынауды жүзеге асырамыз.

3. Мықты теңшеу мүмкіндіктері

Shenchi ODM және OEM теңшеулерін қолдайды, бұл бізге спецификацияларды, өлшемдерді, жіп стандарттарын, материал сорттарын және клиенттің нақты талаптарын қанағаттандыру үшін бетті өңдеуге мүмкіндік береді. Біз бастапқы дизайн мен пішінді әзірлеуден бастап жаппай өндіруге және түпкілікті жеткізуге дейінгі кешенді, бір терезе қызметін ұсынамыз.
