Екі бөліктен тұратын қос жіпті шар клапан

Шенчи ғылымының танымалдылығы: жоғары сапалы екі бөліктен тұратын қос ерлер жіпті шарикті клапан дегеніміз не?

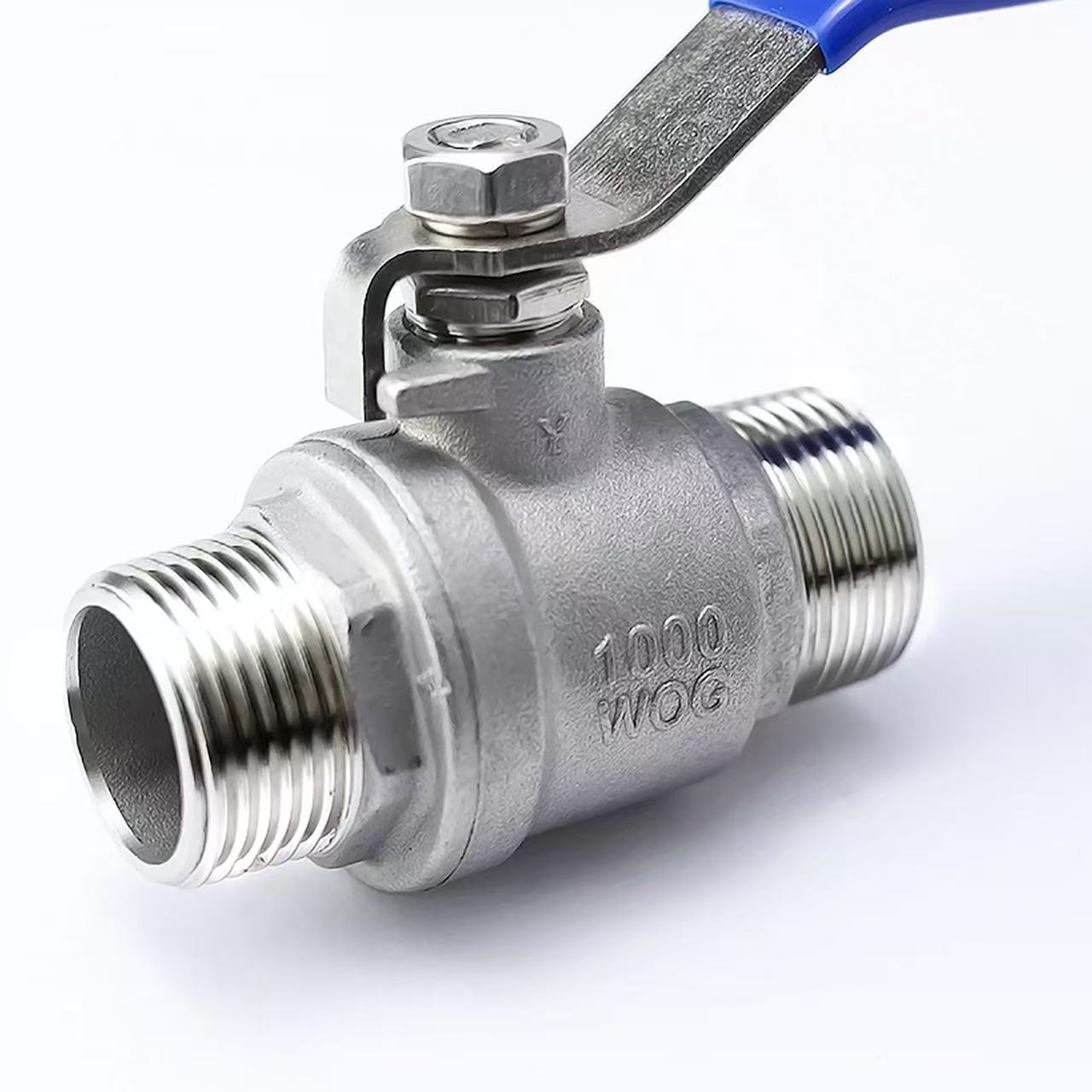

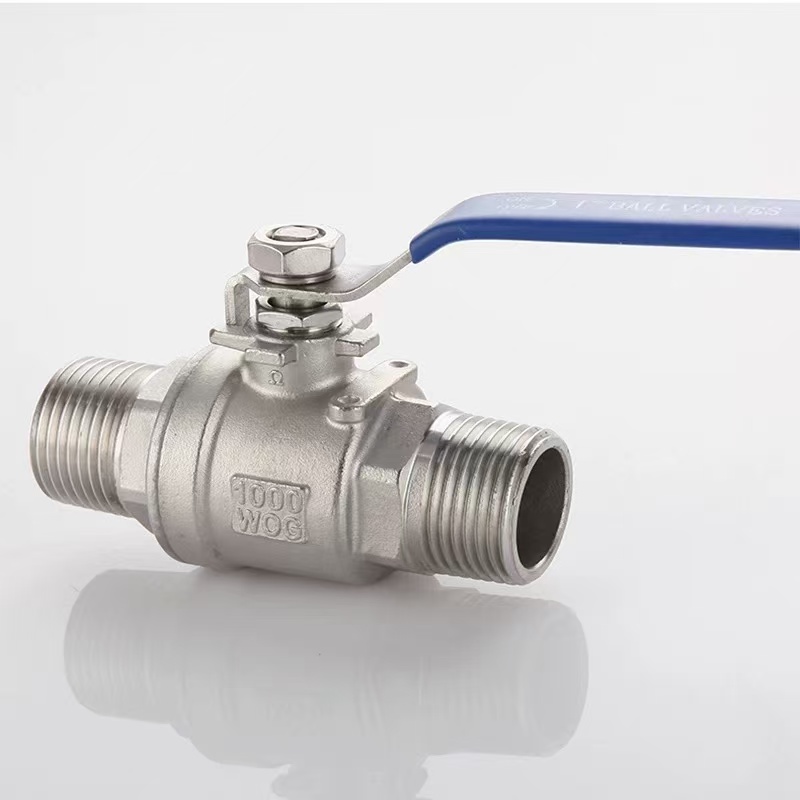

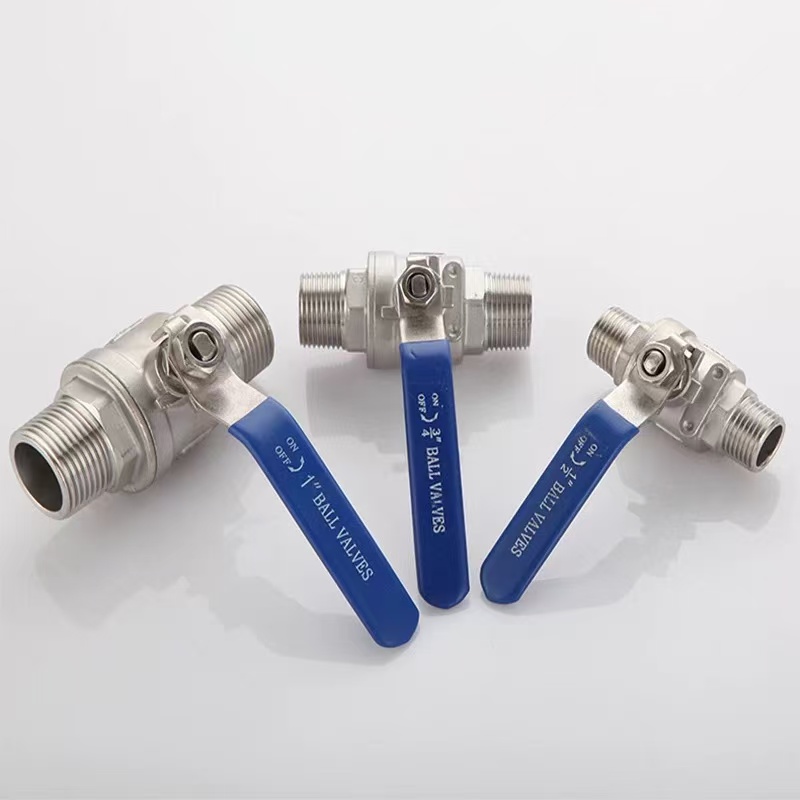

Екі бөліктен тұратын қос сыртқы жіпті шарикті клапан - екі ұшында ер жіптері бар, екі корпус құрамдас бөліктерінен жиналған шарикті клапан. Бұл клапанның Shenchi нұсқасы ағын жолының коррозия қаупін жою үшін корпусқа сәйкес келетін ішкі металы бар жезден, SUS304 немесе SUS316L корпусындағы материалдарды ұсынады. Ол су, ауа, мұнай, газ және ұқсас орталарға жарамды EPDM тығыздағыштарын және қолмен басқаруды пайдаланады. «Жоғары сапалы екі бөлікті қос сыртқы жіпті шарикті клапан» жоғары жіп дәлдігімен, төмен жұмыс моментімен, тығыздағыштың ұзақ қызмет ету мерзімімен және қосымша адаптерсіз әйел бұрандалы порттарға тікелей қосылумен анықталады.

Өнім параметрлері

Өнім атауы: Екі бөлікті қос сыртқы жіпті шарикті клапан	Техникалық сипаттамалары: (1/8"-4") DN6-DN100
Номиналды қысым: PN16	Корпус материалы: жез, SUS304, SUS316L
Стандарттар: ANSI, BS, DIN, ISO, JIS	Жіптер: NPT, BSP, BSPT, DIN және т.б.
ішкі металл материалы: жез, SUS304, SUS316L	Орташа температура: жоғары температура, төмен температура, орташа температура, қалыпты температура
Жұмыс әдісі: Қолмен	Мөр: EPDM
Қосылу әдісі: бұрандалы қосылым	Қолданылуы: Су, Ауа, Газ, Мұнай, Сұйықтар және т.б.
Шығу жері: Қытай	Үлгі: Үлгілер қолжетімді

Shenchi екі бөлікті қос сыртқы жіпті шарикті клапан үшін орнату алдындағы тексеру және жіпті қосу сипаттамалары

Қытайдан келген екі бөліктен тұратын қос сыртқы жіпті шарикті клапан жеткізушісі Shenchi орнату алдында клапан корпусындағы екі сыртқы жіптердің де зақымдалмағанын және аналық құбыр жіптерімен таза сәйкестігін тексеруді ұсынады. Орташа PTFE таспасын 2-3 орау үшін жіп бағытында біркелкі жағыңыз. Shenchi премиум екі бөліктен тұратын қос сыртқы жіпті шар клапанында жіптердің түбірлерінде кілт жалпақтары бар. Орнату кезінде осы пәтерлерде ашық кілтті пайдаланыңыз; Ішкі шар өзегін дұрыс тураламау үшін клапанның ортаңғы бөлігін ешқашан бұрмаңыз.

Тығыздағыштарды орналастыру және клапан корпусының құрастыру моментін басқарудың негізгі нүктелері

Екі бөліктен тұратын қос сыртқы жіпті шарикті клапанның негізгі компоненттеріне екі корпус жартысы, ортаңғы шар өзегі, өзек және EPDM тығыздағыштар кіреді. Шенчи дизайнында екі дене орталық жіптер арқылы қосылады. Тығыздағыш тығыздағыштың (корпустың жартысы арасында) қиғаштықсыз ортасына орналасқанына көз жеткізіңіз. Байланысқанша қолмен тартыңыз, содан кейін қосымша 1/4 айналым үшін құралды пайдаланыңыз. Шамадан тыс момент EPDM тығыздағыштарын деформациялайды және істен шығуға әкеледі. Қолжетімді екі бөлікті қос сыртқы жіпті шарикті клапан ешқашан тығыздау сапасын төмендетпеуі керек; клапанның қызмет ету мерзімін дұрыс басқару клапанға тікелей әсер етеді.

Клапан бағанасын нығыздау және ажыратқышты шектеу механизмінің орнында реттеу әдісі

Shenchi екі бөліктен тұратын қос сыртқы жіпті шарикті клапанның өзегінде EPDM сақиналы тығыздағыш бар. Орнатқаннан кейін өзек түбіріндегі ағып кетуді тексеру үшін клапанды екі рет қолмен айналдырыңыз. Аздап ағып кету орын алса, бағаналы орау гайкасын ақырын тартыңыз (1/8 айналымнан артық емес). Сондай-ақ, тұтқаны тоқтату шектеулеріне назар аударыңыз: құбырға параллель тұтқа ашық дегенді білдіреді; перпендикуляр жабық екенін көрсетеді. Жоғары сапалы екі бөлікті қос сыртқы жіпті шарикті клапан экстремалды позициялардағы механикалық тоқтатуларды қамтиды. Ешқашан бұл тоқтаулардан асып кетпеңіз, әйтпесе ішкі шар өзегі мен тығыздағыш беттер зақымдалуы мүмкін

Жалпы орнату қатесін болдырмау және жердегі тығыздауды тексеру процедуралары

Shenchi екі бөліктен тұратын қос сыртқы жіпті шар клапанын орнатқанда, мыналарды болдырмаңыз: клапан қуысына қоқыс әкелетін тығыздағышпен жіптерді шамадан тыс орау, клапанның корпусының бетінде құбыр кілттерін тікелей пайдалану немесе орнату алдында құбыр қалдықтарын тазаламау. Дұрыс процедура: орнатқаннан кейін қысымды тексеруді орындаңыз, клапанды баяу ашыңыз, барлық бұрандалы қосылыстар мен корпустың қосылыстарына сабынды суды жағып, көпіршіктердің бар-жоғын қадағалаңыз. Жоғары сапалы екі бөлікті қос сыртқы жіпті шарикті клапан PN16 сынақ қысымында бес минут бойы қысымның төмендеуіне жол бермеуі керек. Сынақтан кейін бір жағынан тығыздағыштың ұзақ уақыт қысылуын болдырмау үшін клапанды жартылай ашық қалдырыңыз.
