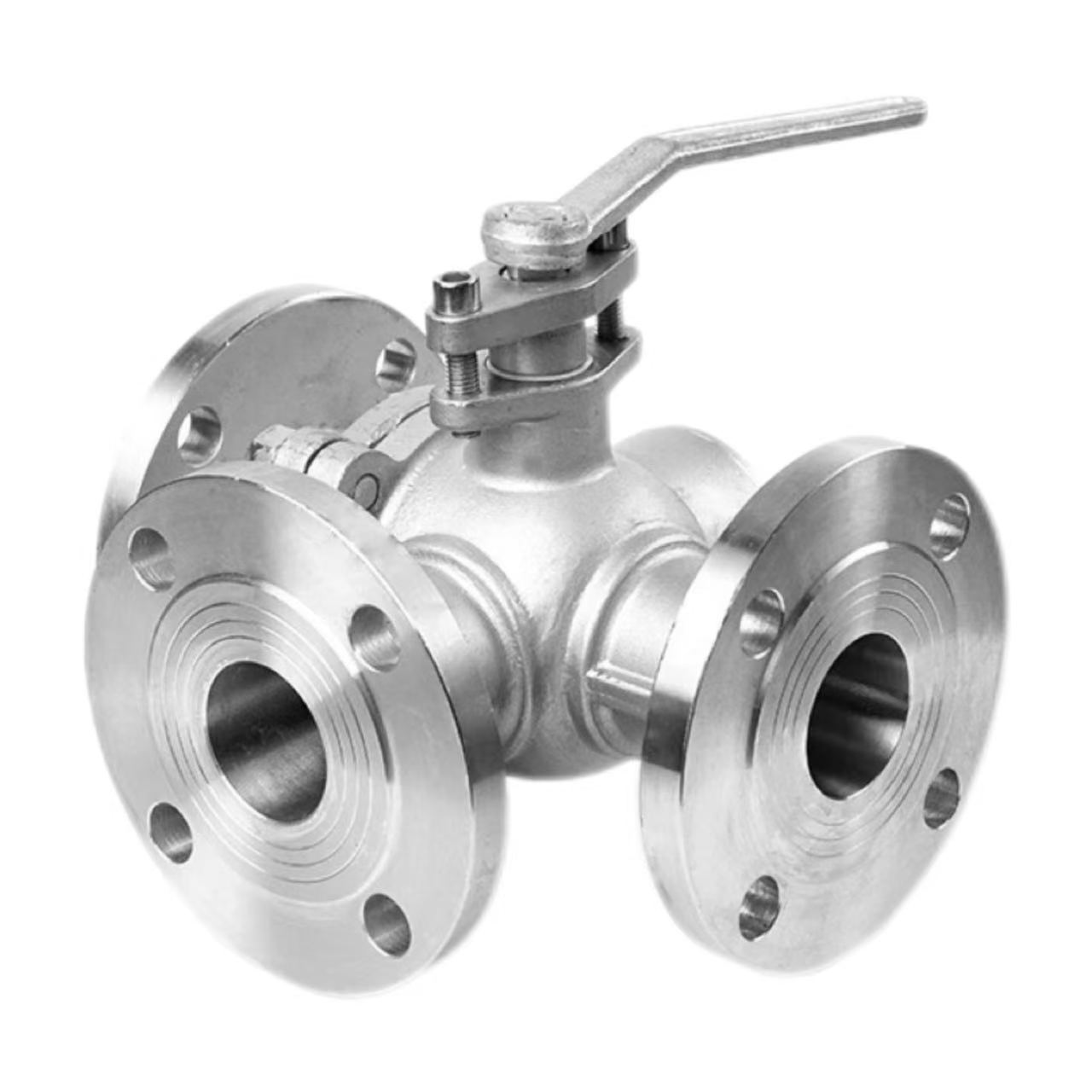

Үш жақты фланецті шар клапаны

Жұмыс принципі

Шенчи зауытының коррозияға төзімді үш жақты фланецті шар клапанының жұмыс принципі шарға кесілген L немесе T-тәрізді арналарға негізделген. Доп клапан корпусының ортасына орналастырылады және тұтқамен айналады. Шар айналғанда, арналар әртүрлі клапан порттарымен тураланады немесе олардан ығысып, орта ағынының бағытын ауыстыруды, біріктіруді немесе бөлуді жүзеге асырады.

L-тәрізді шар:

 90° айналу ортаның кірістен кез келген розеткаға ауысуына мүмкіндік береді, бір кіріс және екі шығыс немесе екі кіріс және бір шығысы бар кері сценарийлер үшін қолайлы, мысалы, сұйықтықты екі реакторға кезекпен беру.

Т-тәрізді шар:

180° бұру барлық үш портты бір уақытта қосуға немесе кез келген екі портты өзара қосуға мүмкіндік береді, екі баспа құралын араластыруға, содан кейін шығаруға (біріктіру) немесе бір баспа құралын екі шығысқа бөлуге (бөлу), мысалы, салқындатқыш ыстық және суық суды араластыру жүйелерінде.

Өнім параметрлері:

Өнім атауы: Үш жақты фланецті шарикті клапан	Техникалық сипаттамалары: (1/8"-4") DN6-DN100
Номиналды қысым: PN16	Корпус материалы: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарттар: ANSI, BS, DIN, ISO, JIS	Қолданылатын температура: -20℃ ~ +150℃ (стандартты), +350℃ дейін (жоғары температура), -196℃ дейін (төмен температура)
Ішкі металл материалы: WCB, SUS304 (CF8), SUS316L (CF3M)	Орташа температура: жоғары температура, төмен температура, орташа температура, қалыпты температура
Жұмыс әдісі: Қолмен	Тығыздағыштар: EPDM, PPL
Қосылу әдісі: фланецті қосу	Қолданылуы: Су, ауа, газ, мұнай, сұйықтар, т.б.
Шығу жері: Қытай	Үлгі: Үлгілер қолжетімді

Фланецті қосудың артықшылықтары:

Shenchi 3 жақты фланецті шар клапандары фланецті қосылымдарды пайдаланады. Бұрандалы қосылымдармен салыстырғанда, фланецті қосылымдар жоғары қысымға төзімділікті ұсынады; PN16 рейтингі 1,6МПа қысымға тұрақты түрде төтеп бере алады. Бөлшектеу ыңғайлы, бұл құбырларды жүйелі түрде тексеруді және техникалық қызмет көрсетуді жеңілдетеді. Сенімді тығыздау қамтамасыз етіледі; фланецті тығыздағыш пен болттар ағып кету қаупін жою үшін бірге жұмыс істейді. Үлкен диаметрлі құбырлар үшін қолайлы; бұрандалы қосылымдар қиын болатын DN50-ден жоғары диаметрлер үшін фланецтер стандартты таңдау болып табылады. Shenchi, қытайлық үш жақты фланецті шарикті клапан өндірушісі, жаһандық тұтынушылардың қажеттіліктерін қанағаттандыратын ANSI, BS, DIN және JIS стандарттарына сәйкес келетін фланецтерді ұсынады.

Орнату кілті 1: Фланецті туралау

Фланецті туралау Shenchi үш жақты фланецті шар клапанын орнату кезінде фланецтің беткейлері туралануы керек. Екі фланец параллель және концентрлі болуы керек, ауытқу фланецті тығыздағыштың рұқсат етілген диапазонынан аспайды. Болттарды мәжбүрлеп туралау клапан корпусының деформациясын тудырады, бұл шардың айналуына және тығыздау жұмысына әсер етеді. Тегістеуден кейін тығыздағышты ортаға қою керек және оның орнын ауыстыруға болмайды. Бағасы төмен үш жақты фланецті шарикті клапан төмен сапаға тең келмейді; Shenchi өнімдері жоғары дәлдік пен орнатуды жеңілдетеді. Коррозияға төзімді үш жақты фланецті шар клапандары стандартқа сәйкес келетін фланецті беті бар, бұл сенімдірек тығыздауды қамтамасыз етеді.

Екінші орнату нүктесі: болтты қатайту

Фланецті болттарды диагональ бойынша кезең-кезеңімен бұрау керек. Крутящий моментті 180° диагональды ретпен 2-3 кезеңде біртіндеп қолданыңыз. Бір жағын бірден тартпаңыз, әйтпесе тығыздағышқа біркелкі емес қысым ағып кету арналарын тудырады. Болт моменті стандартты мәндерге сәйкес болуы керек; шамадан тыс қатайту фланецті немесе болттарды зақымдайды, ал жеткіліксіз нығыздау герметиканың жеткіліксіздігіне әкеледі. Shenchi 3 жақты фланецті шарикті клапан зауыты орнатушыларға сілтеме жасау үшін ұсынылған момент кестесін ұсынады. Бұл орнату нүктелері клапанның ұзақ уақыт ағып кетпейтін жұмысын қамтамасыз ету үшін өте маңызды; техникалық сипаттамаларды қатаң сақтауыңызды сұраймыз.

3-орнату нүктесі: Құбырларды қолдау және тазалау

Орнату алдында дәнекерлеу шлактарын, темір үгінділерін, құмды және басқа да қоспаларды кетіру үшін құбырдың ішін тазалау керек. Клапанның қуысына кіретін бөгде заттар допты немесе тығыздағышты сызып тастауы мүмкін, бұл ағып кетуге әкеледі. Құбырды тәуелсіз қолдау керек; клапан құбырдың салмағын көтермеуі керек. Үлкен диаметрлі фланецті шар клапандары ауыр; құбырдың шөгуі фланецті орталықтан шығарып, тығыздағышты зақымдауы мүмкін. Коррозияға төзімді фланецті шар клапандары мыс немесе тот баспайтын болаттан жасалған клапан өзегі бар WCB, SUS304 немесе SUS316L материалдарынан жасалған. Орнату нүктелерін аяқтағаннан кейін тұтқа кептеліссіз еркін айналуы керек; содан кейін клапан пайдалануға дайын болады.
