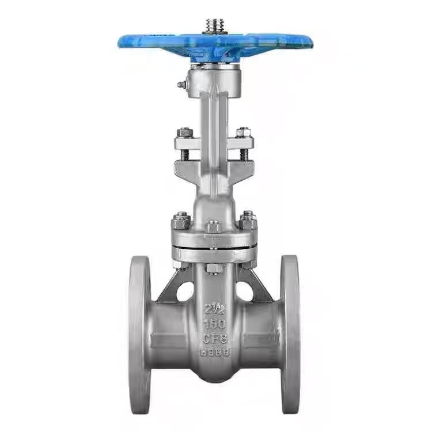

Американдық стандартты көтерілетін бағаналы фланецті қақпақ клапаны

ASME көтерілетін бағаналы фланецті қақпақ клапанының жұмыс принципі

Оператор қол дөңгелегін айналдырған кезде, руль дөңгелегі клапанның өзегін айналу үшін басқарады. Клапан сабағының үстіңгі жағындағы трапеция тәрізді жіп клапан бағанының гайкасымен байланысып, айналмалы қозғалысты осьтік сызықтық қозғалысқа айналдырады. Клапанның өзегі мен қақпасы жалғанғандықтан, клапан бағанасы қақпаны бірге көтерілуге ​​немесе құлауға әкеледі.

Клапанды ашу үшін руль дөңгелегін сағат тіліне қарсы бұраңыз. Клапанның бағанасы қақпаны сызықтық қозғалыспен жоғары қарай жылжытады, бұл қақпаның клапан орынынан ажыратылуына әкеледі. Қақпа клапанның номиналды диаметрінен екі есеге тең биіктікке көтерілгенде, сұйықтықтың өтуі толығымен кедергісіз және клапан толығымен ашық күйде болады. Жұмыс кезінде тұтқа әдетте одан әрі бұрыла алмайтын күйге бұрылады, содан кейін температураның өзгеруіне байланысты клапан бағанының құлыпталуына жол бермей, толық ашық күйге жету үшін жарты айналымға бір айналымға бұрылады.

Клапанды жабу үшін тұтқаны сағат тілімен бұраңыз. Клапанның бағанасы қақпаны төмен қарай сызықтық қозғалыспен жылжытады, бұл қақпаның клапанның отырғышына басылуын тудырады. Қол дөңгелегі қолданатын момент мәжбүрлі тығыздау күшін тудырады, ал құбырдағы ортаның қысымы сонымен қатар қақпаны басқа клапан орындығына қарсы басып, өздігінен тығыздау әсерін жасайды. Бұл қос әрекет жабық кезде нөлдік ағып кетуді қамтамасыз етеді.

Көтеріліп келе жатқан қақпа клапанының негізгі сипаттамасы клапан бағанының қақпамен синхронды түрде көтерілуі және түсуі болып табылады. Операторлар клапанның ашық/жабық күйін клапан қақпағынан тыс жатқан клапан өзегінің ұзындығын бақылай отырып, көзбен анықтай алады — өзек неғұрлым ұзағырақ болса, клапан соғұрлым кеңірек ашық болады; өзек толығымен тартылған кезде клапан жабылады.

ASME (Америка стандарты) көтерілетін фланецті ысырма клапандарын тек толық ашық немесе толық жабық күйде қолдануға болатынын және басқару клапандары ретінде пайдаланылмайтынын атап өту өте маңызды. Ұзақ уақыт бойы ішінара ашық күйде қалдырылатын болса, жоғары жылдамдықты ағынды орта тығыздағыш беттерді эрозияға ұшыратып, қақпа мен орындықтың тозуын тудырады, сайып келгенде клапанның ағып кетуіне әкеледі. Сонымен қатар, орта ысырма клапанының екі жағынан кез келген бағытта ағып кетуі мүмкін, бұл орнату кезінде ағын бағытын ескеру қажеттілігін болдырмайды және сайттың орналасуын жеңілдетеді.

Өнім параметрлері

Жоғары температура мен жоғары қысымға төзімділік

Shenchi ASME стандартты көтерілетін фланецті қақпақ клапандары екі негізгі өнімділік артықшылығына ие: жоғары температураға төзімділік және жоғары қысымға төзімділік. WCB материалы 425℃ дейінгі температураға төтеп бере алады, ал тот баспайтын болат кеңірек температура диапазонына жарамды. 150 класс қысымы, жұмыс қысымы бөлме температурасында 1,9МПа жетеді, PN16 стандартынан асып түседі. Тығыздағыштар жоғары температураға төзімді PPL немесе суға төзімді EPDM түрлерінде қол жетімді. Қытайда жасалған Shenchi жоғары температура мен жоғары қысым жағдайында ұзақ мерзімді тұрақты жұмысты қамтамасыз ете отырып, шикізаттан дайын өнімге дейін сапаны кешенді бақылауды жүзеге асырады.

150-сынып стандарттарынан асатын сенімді жоғары қысым өнімділігі

Shenchi компаниясының ASME B16.10 стандартты көтерілетін фланецті қақпа клапаны сенімді жоғары қысымға төзімділікке ие. Фланецті қосылым ASME B16.10 стандарттарына сәйкес, біркелкі тартылған болттармен және тығыздағыштардағы қысымның біркелкі таралуымен. 150 класс рейтингі жеткілікті өлшенген қысым шегімен бөлме температурасында 1,9 МПа жұмыс қысымын ұсынады. Клапан корпусының қабырғасының қалыңдығы ASME стандарттарына сәйкес жасалған, қауіпсіздікті арттыру үшін ұлттық стандарттардан асып түседі. Shenchi жеңілдікпен ASME стандартты көтерілетін фланецті қақпа клапандарын ұсынады; жаппай сатып алу жеңілдіктерге сәйкес келеді және жоғары қысым жағдайында ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді.

Зауыттық тікелей сатып алу және OEM теңшеуге қолдау көрсету

Shenchi, ASME (Америка стандарты) көтерілетін фланецті қақпақ клапандарының жеткізушісі ретінде үлгілерді жасау қызметтерін ұсынады. Біз мөлдір зауыттық бағамен ASME көтерілетін фланецті қақпақ клапандарын жеңілдікпен ұсынамыз, бұл делдалдар белгілерін болдырмайды. Біз ODM және OEM теңшеуін қолдаймыз; материалдар, диаметрлер, фланец стандарттары және пайдалану әдістері сіздің қажеттіліктеріңізге сәйкес реттелуі мүмкін. Біздің ASME көтерілетін фланецті ысырма клапандары қарапайым құрылымымен және техникалық қызмет көрсетуге төмен шығындарымен техникалық қызмет көрсетуге оңай. Қытайда жасалған Shenchi ASME көтерілетін фланецті қақпа клапандары сапасы жағынан сенімді және жеткізу мерзімі тұрақты. Жаһандық тұтынушылар егжей-тегжейлі техникалық параметрлерді және соңғы артықшылықты баға ұсыныстарын алу үшін Shenchi-ге хабарласуға шақырады.
