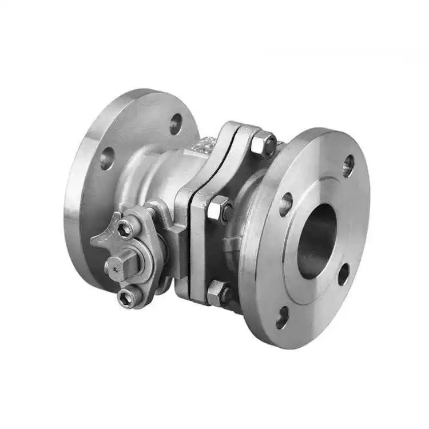

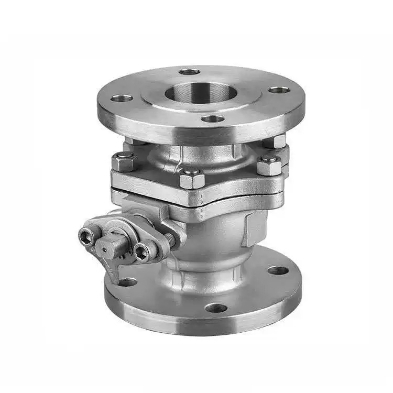

Американдық стандартты фланецті шарикті клапан

Жұмыс принципі

Тасымалдағыштың ағыны шарды 90° бұру арқылы басқарылады.

Құбырдың диаметрі бірдей өтетін тесік шардың ортасында орналасқан. Тұтқаны немесе жетек шарды 90° бұрған кезде саңылау құбыр осіне тура келгенше, тасымалдағыш кедергісіз еркін ағады, клапан толығымен ашылады және ағынның кедергісі нөлге жуық болады. Тесік құбырға перпендикуляр болғанша шар тағы 90° бұрылғанда, қатты сфералық бет өтуді толығымен жауып тастайды, клапан жабылады және сенімді өшіруге қол жеткізіледі.

Американдық стандартты фланецті шарикті клапан екі жақты тығыздағыш дизайнын қабылдайды, бұл тасушыға ағын бағытын шектеусіз кез келген бағытта кіруге мүмкіндік береді. Жұмсақ тығыздағыштар (PTFE/PPL) нөлдік ағып кетуді қамтамасыз етеді, ал қатты тығыздағыштар жоғары температура мен жоғары қысымға жарамды. Клапанның өзегі жоғары қысым кезінде қауіпсіздік пен сенімділікті қамтамасыз ететін үрлеуге қарсы құрылымға ие. Shenchi ASME стандартты фланецті шар клапандары API 608 стандарттарына сәйкес қатаң түрде өндіріледі, олар жылдам жұмыс пен тығыз тығыздауды ұсынады, бұл оларды мұнай, химия және табиғи газ салаларындағы ASME стандартты құбырлары үшін тамаша өшіру клапандарына айналдырады.

Өнім параметрлері

Өнім атауы: Американдық стандартты фланецті шарикті клапан	спецификациялар: (1/8"-4") DN6-DN100
Номиналды қысым: PN16	Корпус материалы: WCB, SUS304 (CF8), SUS316L (CF3M) Корпус материалы: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарттар: ANSI, BS, DIN, ISO, JIS	Қолданылатын температура: -20℃ ~ +150℃ (қалыпты), +350℃ дейін (жоғары температура), -196℃ дейін (төмен температура)
Ішкі металл материалы: WCB, SUS304 (CF8), SUS316L (CF3M)	Орташа температура: жоғары температура, төмен температура, орташа температура, қалыпты температура
Жұмыс әдісі: Manua	Тығыздағыштар: EPDM, PPL
Қосылу әдісі: фланецті қосу	Қолданылуы: Су, ауа, газ, мұнай, сұйықтар, т.б.
Origin: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	Үлгі: Үлгілер қолжетімді

Негізгі құрылым мен дизайнның маңызды сәттері

Shenchi компаниясының жоғары сапалы американдық стандартты фланецті шар клапандары клапан корпусынан, шардан, өзекшеден және орындық тығыздағыштардан тұратын негізгі құрылымға ие. Доп қалқымалы доптың дизайны (DN50 және одан төмен) немесе бекітілген шар дизайны (DN50 және одан жоғары) болуы мүмкін. Шардың өтетін тесігі құбырдың ішкі диаметріне сәйкес келеді, нәтижесінде толық ашылған кезде нөлге жуық ағын кедергісі болады. Өткізуге қарсы құрылым сабақтың жоғары қысымда ұшып кетуіне жол бермейді. Антистатикалық құрылғы доп пен өзек арасындағы өткізгіштікті қамтамасыз етіп, статикалық электр тогының жиналуын болдырмайды. Қол жетімді баға ұсыныстары бар ASME фланецті шар клапандары үшін Shenchi нақты үлгіні таңдауды және тұтынушылар үшін бюджетті есептеуді жеңілдету үшін егжей-тегжейлі техникалық параметрлер кестелерін ұсынады.
