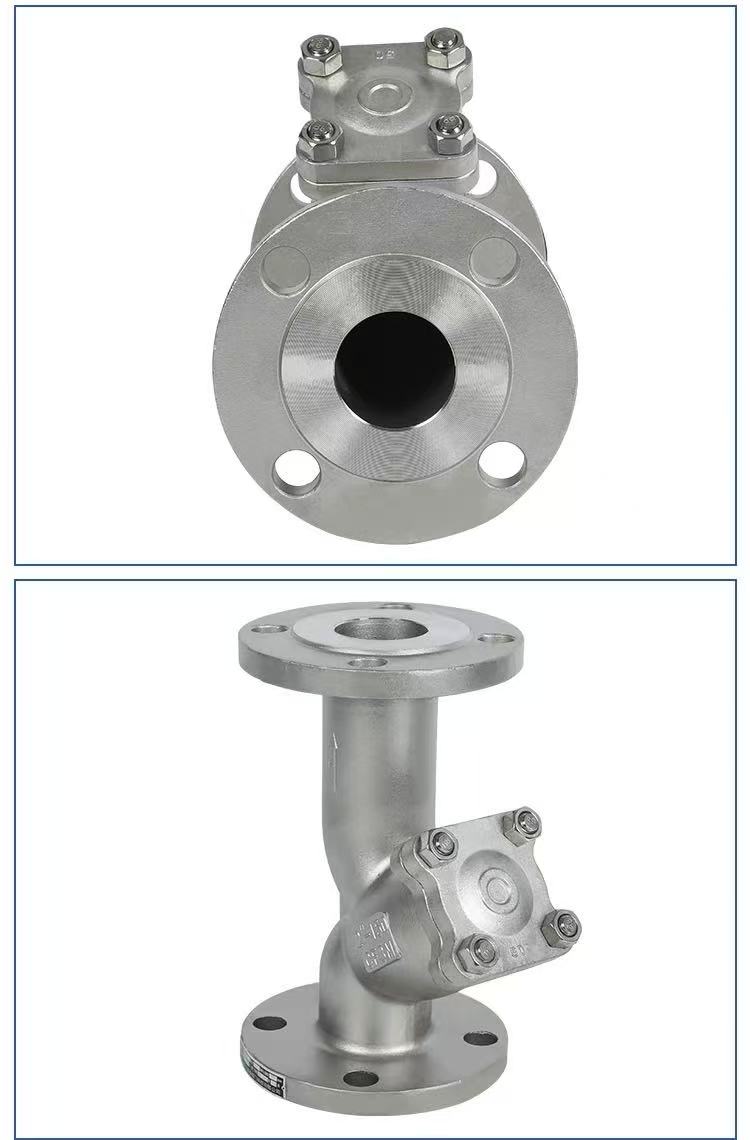

Американдық стандартты фланецті Y түріндегі сүзгі

Жұмыс принципі

Shenchi зауытының біріктірілген американдық стандартты фланецті Y-типті сүзгісі сүзгі экранын ұстап алу принципі бойынша жұмыс істейді. Қоршаған орта кіріс ұшынан корпусқа кіреді және Y-тәрізді құрылымның ішіндегі сүзгі экраны арқылы ағады. Қатты қоспалар сүзгі экранының ішінде бітеліп қалады, ал таза орта розетка ұшынан өтіп, шығады. Сүзгі экранының жалпы ауданы құбырдың көлденең қимасының ауданынан 3-4 есе көп, бұл төмен қарсылық пен жылдам ағынға әкеледі. Суды төгу үшін астыңғы тығынды бұрап алыңыз немесе фланец қақпағын алыңыз, сүзгі экранын алыңыз, оны тазалаңыз, содан кейін оны қайта орнатыңыз. Негізгі корпус біріктірілген құю процесін пайдаланып, WCB, SUS304 (CF8) немесе SUS316L (CF3M) материалдарынан жасалған, нәтижесінде тігіссіз корпус пен сенімді қысымға төзімді. Шенчи өнімдері мұнай, химия және су өңдеу өнеркәсібінде қолданылатын құбырлардағы қоспаларды сүзу үшін жарамды.

Өнім параметрлері

Өнім атауы: Американдық стандартты фланецті Y түріндегі сүзгі	Ерекшеліктер: (1/8"-4") DN6-DN100 Ерекшеліктер: (1/8"-4") DN6-DN100
Номиналды қысым: PN16	Корпус материалы: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарттар: ANSI, BS, DIN, ISO, JIS	Қолданылатын температура: -20℃ ~ +150℃ (қалыпты), +350℃ дейін (жоғары температура түрі), -196℃ дейін (төмен температура түрі)
Ішкі металл материалы: WCB, SUS304 (CF8), SUS316L (CF3M)	Орташа температура: жоғары температура, төмен температура, орташа температура, қалыпты температура
Жұмыс әдісі: Қолмен	Тығыздағыштар: EPDM, PPL
қосу әдісі: фланецті қосу	Қолданылуы: Су, ауа, газ, мұнай, сұйықтар, т.б.
Шығу жері: Қытай	Үлгі: Үлгілер қолжетімді

Орнату үшін негізгі нүктелер

Бағытты растау, фланецті туралау және қатайту, құбырды қолдау және қорғау.

Shenchi американдық стандартты фланецті Y түріндегі сүзгілерді орнатқан кезде, үш негізгі тармаққа назар аударыңыз: Біріншіден, ағын бағытын растаңыз. Клапан корпусындағы көрсеткі орташа ағын бағытымен туралануы керек және қоспаның тұнбасын жеңілдету үшін сүзгі экраны төмен қаратып орнатылуы керек. Екіншіден, фланецті туралауды және қатайтуды қамтамасыз етіңіз. Фланецтің беткейлері параллель және концентрлі болуы керек, тығыздағыш ортаңғы болуы керек және қабықтың деформациясын болдырмау үшін болттарды диагональ бойынша кезең-кезеңімен қатайту керек. Үшіншіден, құбырды қолдауды және сүзгіден қорғауды қамтамасыз етіңіз. Сүзгі құбырдың салмағын көтермеуі керек; үлкен бөлшектерді кетіру үшін орнату алдында құбырды тазарту керек. Shenchi егжей-тегжейлі орнату нұсқауларын береді, ODM/OEM теңшеуін қолдайды және сүзгінің ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін сүзгі торының өлшемін қажетінше реттеуге болады.

Тиімді сүзілген заттар

Shenchi ASME стандартты фланецті Y типті сүзгілері негізінен құбыр тасымалдағыштарындағы қатты суспензияны сүзеді. Оған мыналар жатады: дәнекерлеу шлактары, темір үгінділері және құбырларды дәнекерлеу кезіндегі тот қалдықтары; құрылыстан қалған құм, топырақ, кендір талшықтары және тығыздағыш қалдықтары; ортаның өзі тасымалдайтын бөлшектер, кристалдар және шөгінділер; құбырдың қартаюы мен қабыршақтанған ішкі қабырғасының тот шкаласы мен қақ сынықтары; және металл жоңқалары және майлау майындағы басқа қоспалар. Сүзгілеу дәлдігі тасушының қажетті тазалығына байланысты 50-300 тор арасында таңдалады. Қытайда жасалған, ASME стандартты фланецті Y-түрі сүзгілері әртүрлі тасымалдағыштарға коррозияға төзімділік пен бейімделуді ұсынатын WCB, SUS304 және SUS316L материалдарынан жасалған.

Сүзу үшін жарамсыз заттар

Shenchi ASME B фланецті Y типті сүзгілері келесі заттарды сүзуге жарамайды: ортада еріген химиялық заттар (мысалы, тұзды ерітіндідегі тұздар, қышқылдар мен ерітінділердегі сілтілер); мұнай-су эмульсиялары; тұтқыр пасталар немесе коллоидтар; талшықты жұмсақ қоспалар (олар сүзгі экранына енуі немесе орап алуы мүмкін); және газ тәріздес ортадағы газ тәрізді ластаушы заттар. Бұл баспа құралдары үшін сүзгілердің басқа түрлерін таңдау керек. ASME B фланецті Y түріндегі сүзгілерді сатқан кезде, Shenchi қате таңдауды болдырмау үшін тұтынушымен медиа сипаттамаларын растайды. Баға тізімдері бар ASME B фланецті Y түріндегі сүзгілер таңдаудың егжей-тегжейлі нұсқауларын қамтиды.
